氣液混合技術通過兩種形式實現，一是液體進入氣體，另一種是氣體向液體擴散。作為一種氣體溶解新技術，納米氣泡是氫水制造的最有效、最理想的技術手段，這一技術能使氫氣快速地進入水中，并且可以制造出較高濃度的氫水，解決氫氣在水等溶劑內不溶或溶解度低等的困難，受到氫氣醫學研究和氫健康產業的廣泛接受和認可。一些商業包裝氫水的氣液物理混合多采用納米氣泡技術，也有高端家用氫水機使用納米氣泡技術。納米氣泡技術與氫氣醫學幾乎是珠聯璧合，氫氣醫學讓納米氣泡技術進入健康領域，納米氣泡技術讓氫水成為平民飲品。納米氣泡技術是實現氫水沐浴、氫水養殖和農業灌溉等用途的規模化氫水制備最理想的方法和手段。


一、納米氣泡的定義

氣泡根據大小可分為宏觀氣泡、微米氣泡和納米氣泡三種(見圖4-1)。宏觀氣泡在水中浮力較大，會迅速上升到液體表面而發生崩解。微米氣泡也相對不穩定，很快在水中消失。但直徑小于1微米的納米氣泡能在液體中較長時間穩定存在，目前機制還不明確。根據氣泡所在環境狀態，氣泡分為界面氣泡和體相氣泡。界面氣泡是指吸附在液體與固體兩相界面的氣泡;體相氣泡是自由存在于液體內的氣泡。

圖4-1 氣泡大小和特征


納米氣泡也有兩種基本類型：一種是界面納米氣泡，指固定分布在液體與固體界面上的球冠狀或吸附在凹陷處不規則形狀的氣泡;另一種是體相納米氣泡，指懸浮在液體中的球形納米氣泡。本書主要介紹體相納米氣泡。氣泡研究領域一般把直徑在1000納米以下的氣泡定義為納米氣泡，在工業上稱為超細氣泡(ultrafine bubbles)。微米氣泡的直徑為1~100微米，在工業上稱為精細氣泡(fine bubbles)。

根據經典理論，氣泡越小，表面張力越大，因此納米氣泡表面張力非常大，造成內壓非常高，所以納米氣泡不能穩定存在。但是大量研究證據表明，納米氣泡并不符合經典理論推測，不僅能穩定存在，其穩定存在的時間超乎想象，從幾個小時甚至到幾天，但對納米氣泡穩定存在的理論研究目前還不成熟。


二、納米氣泡的特征

納米氣泡比表面積大的特點符合一般納米材料規律，也是納米氣泡作為氣液技術的重要基礎。氫水制造技術有兩個關鍵問題，一個是氣體在水中的溶解效率，另一個是氫水的穩定性。納米氣泡可以說完美地解決了這兩個問題，不僅有效提高了氣液接觸面積，而且因為納米氣泡的長壽命提高了氫水的穩定性。

氣泡表面積與氣泡直徑呈負相關關系，因此同樣體積的氣泡，100納米直徑氣泡的表面積是10微米直徑氣泡的表面積的100倍。理論上氣泡形成消耗的能量依賴于界面面積，界面面積取決于氣泡表面張力。直徑小于25微米的小氣泡表面剛性強，類似于高壓氣球，不容易崩解。數毫米直徑的大氣泡表面比較柔軟，很容易變形崩解。大氣泡的浮力比較大，很容易上升到液面。

氣泡上浮速度與氣泡直徑的平方成正比，這種關系只適用于小氣泡。直徑大于2毫米的大氣泡外形會發生變化，上升速度不受直徑影響。直徑小于1微米的納米氣泡上升速度非常慢，遠低于布朗運動的速度，整體上表現為不上升。

除浮力外，直徑小于25微米的小氣泡有自動收縮趨勢。根據亨利定律，溶液中溶解氣體的分壓與氣泡內氣體分壓一致時，氣泡內氣體溶解與溶液中氣體向氣泡內釋放達到平衡。小氣泡由于表面張力作用內壓增加，造成氣泡內氣體分壓超過氣泡周圍溶解氣體分壓，這會導致氣泡進一步縮小，體積縮小后表面張力效應增強，這種正反饋效應會使氣泡迅速崩解。相反，因為大氣泡上升，周圍靜水壓下降，內壓降低，氣泡體積增大后氣泡內氣體分壓降低，溶液中氣體向氣泡內釋放會導致氣泡體積逐漸增大，表面張力效應降低，氣泡內壓進一步降低。所以，在某氣體飽和溶液中，這種氣體的氣泡有大者增大，小者縮小的趨勢。氣泡的特性非常符合馬太效應(見圖4-2)。

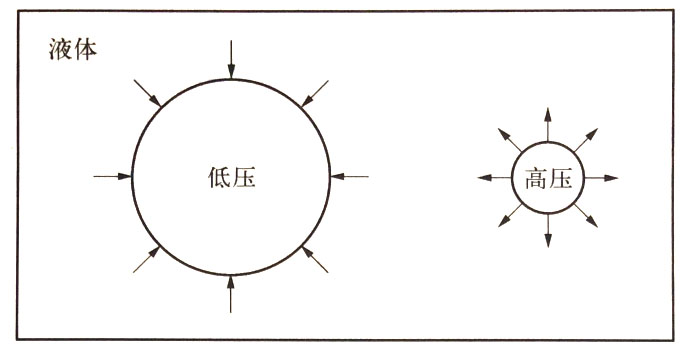

圖4-2 經典氣泡的馬太效應


納米氣泡的較強靜電場能避免氣泡發生融合，并且能對抗浮力作用。氣泡所帶電荷大小一般用zeta電位來表示。因氣泡在水中帶負電，所以zeta電位一般是負值，大多數與氣泡直徑無關。zeta電位受水的pH值影響非常大，也受到離子強度影響。所有氣泡都帶負電荷，相互之間的靜電排斥力能限制氣泡融合。氣泡越小，融合需要的能量越大。所以，小氣泡可以增大或縮小，但不容易發生融合和崩解。

不可溶性氣體可以形成超長壽命的納米氣泡。根據楊一拉普拉斯公式，氣泡直徑越小，內壓越大。1微米氣泡的內壓約為1.4個大氣壓，100納米氣泡的內壓約為14個大氣壓。納米氣泡內壓會達到非常高的水平，足以讓內部氣體迅速溶解消失。這與納米氣泡具有長壽命的事實不符，說明經典理論本身存在缺陷。所以楊-拉普拉斯公式已經不適用于納米氣泡。有人提出可能是表面材料對表面張力產生的影響，也有人認為是過飽和溶液能降低納米氣泡表面張力，這也是納米氣泡長壽命的原因。若氣泡的氣-液界面包含表面活性劑如蛋白質或去垢劑，則表面活性劑能降低表面張力，降低氣泡內壓，增加氣泡穩定性。

納米氣泡技術是有效的氣液混合技術，過去20年，這一技術受到大量研究人員的關注，多數研究集中在微納米氣泡制備、測定和納米氣泡特性分類等方面。


三、納米氣泡制備方法

空化產生氣泡是靜態或準靜態過程，主要在特定溫度下使壓強下降到某閾值，這類似于沸騰，區別是通過降低壓強而不是增加溫度。氣泡形成后進入融合和崩解的動態過程。根據氣泡內容不同，空化分為霧空化和氣空化。氣泡融合和氣泡崩解是小氣泡的兩種相反狀態，小氣泡融合起來可變成大氣泡，也能通過崩解變成更小的氣泡。

氣泡制備方法主要包括水力空化和顆?？栈?、聲學或聲波降解法、電化學氣蝕和機械攪拌等。所有技術背后的物理學基礎都是利用表面張力和能量消耗降低壓強。加壓強空化有兩種技術，一個是利用水流湍流造成壓強改變的水力空化，另一個是使用聲波空化作用。局部能量耗竭空化可用光源光子或其他基本粒子誘導。在水處理技術中，水力空化是常用的氣泡制備技術，通過加壓飽和、氣泡剪切、分裂和機械攪拌等產生氣泡。聲波空化是利用聲波在液體中產生的高負壓超過周圍靜水壓的空化作用產生氣泡。超聲波探頭有的放在液體內，也有的放在液體外。聲波空化有兩種情況。第一種是均勻成核，是氣泡崩解時聲波引起的拉伸應力超過分子間作用力。實現這一目標所需的能量遠遠大于理論計算值，因為液體本身具有非均勻性，氣泡出現具有不確定性。第二種是異相成核，空化在液體最薄弱區域出現，例如液體中本來存在不易擴散的氣體。電化學方法是用表面產生電流形成氣泡。機械空化是利用高速攪拌將有限體積氣體與液體進行混合，其原理與水力空化類似。

實驗室納米氣泡制備方法包括浸漬自發生成、溶液替換、溫差、電解水、催化和加減壓等。工業制備主要考慮能耗和效率，納米氣泡的基本工業制備方法有四類，分別是機械剪切、超聲空化、加減壓和湍流管法。機械剪切是高速攪拌溶液，讓有限體積的氣體和液體充分混合并空化成氣泡。超聲空化是利用聲波使液體局部出現負壓應力，負壓使局部液體內氣體過飽和而析出氣泡。加壓使氣體溶解度增加，減壓使氣體出現過飽和而析出。湍流管法是利用湍流形成的局部水壓的波動。這些方法制造氣泡的基本原理非常接近，都是利用水壓強的劇烈波動，使水中氣體在溶解和析出的快速轉換中產生氣泡。為了獲得更好的效果，實際應用中常將多種方法聯合起來使用。生產包裝氫水時，常用超聲結合加減壓，通過技術指標優化獲得最佳氣泡生成效果。小型納米氣泡氫水機常采用減壓湍流管技術。


四、納米氣泡超長壽命原因分析

納米氣泡的穩定性一直存在爭議，按照經典的楊一拉普拉斯公式，氣泡體積越小，表面張力越大，內部壓強越大，內部壓強大會驅動氣泡內氣體向液體擴散溶解，表面張力和氣體逸出的結果使氣泡快速趨向縮小甚至崩解消失。例如，當氣泡直徑為159納米時，可產生大約4.5個大氣壓的內壓。這樣高的內壓已達到氣泡快速崩解的條件。理論上納米氣泡不可能長時間存在，但許多研究發現納米氣泡壽命非常長，在液體中納米氣泡能長時間大量存在。

需要強調的是，納米氣泡長壽命的一個重要特點是有一個尺度范圍，大約在150納米，并且在50~500納米(見圖4-3)，條件如溫度、液體和氣體成分不同，這個范圍有一定變化。當氣泡直徑小于50納米，如極小納米氣泡，仍然符合快速崩解的特點;當氣泡直徑超過500納米，正好處于經典氣泡具有收縮趨勢的范圍。

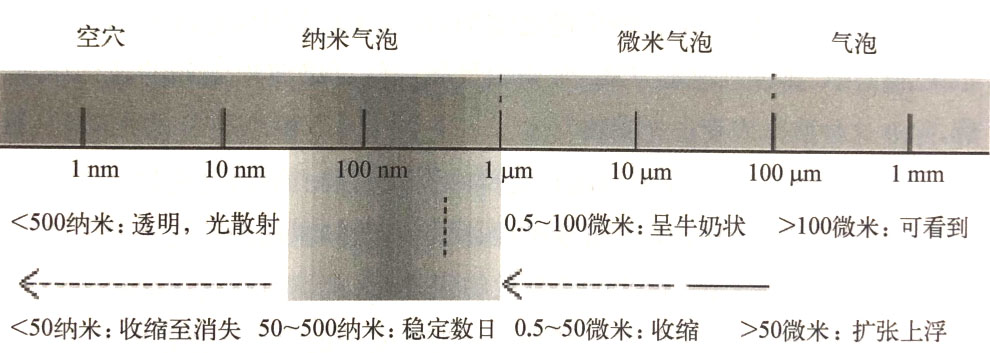

圖4-3 不同尺度氣泡的特點


納米氣泡的浮力非常小，周圍溶液分子運動影響相對很大，導致納米氣泡不能上浮到水面，可長時間懸浮在液體中。理論上5微米氣泡就不會上升，這種氣泡的浮力小于液體流動的干擾，氣泡之間和氣泡與液體分子之間的影響也相對比較大。關于納米氣泡內壓，一些科學家不同意根據楊-拉普拉斯公式的理論計算值。杜爾曼計算了液滴的表面張力，并提出隨著體積縮小，表面張力相對降低，納米氣泡內壓強也可能低于楊-拉普拉斯公式的理論計算值。長山等進行的分子動力學模擬也發現，納米氣泡內壓強遠低于楊-拉普拉斯公式的理論計算值。吳承勛等進行的氫氣汽油內納米氣泡的分析發現，氫氣納米氣泡壽命可以穩定121天。

納米氣泡穩定的關鍵因素是電動電位。納米氣泡表面負電位就是這種電動電位。納米氣泡與膠體顆粒的性質類似，在表面都會形成一層電位，這種電位在物理學上有專門的名稱，稱為電動電位。納米氣泡電動電位的特征就是氣泡界面外側呈負電，內側呈正電。電荷排斥與表面張力作用方向相反，具有降低內壓和表面張力的作用。任何能增加負電荷的物質都有利于氣一液界面，如用氫氧根離子或防靜電槍增加陰離子能縮小納米氣泡直徑。普通納米氣泡直徑約為150納米，二氧化碳納米氣泡混合1小時后直徑只有73納米，是因為二氧化碳?xì)馀萁缑嬗懈邼舛忍妓岣x子。與表面電荷類似，納米氣泡之間缺乏分子間作用力(氣泡內電子密度接近于零)，也能避免氣泡融合。分析發現，納米氣泡表面電荷能對抗表面張力，避免納米氣泡內形成過高壓，能減少氣體因高壓向液體中溶解，避免氣泡發生崩解。氣泡達到平衡是穩定的基礎，那么表面電荷密度對于氣泡穩定性是重要的。當納米氣泡發生收縮時，電荷密度隨之增加，在這個過程中，電荷起到使氣泡擴張的作用。即使在平衡狀態，氣泡內氣體仍然可以向未飽和的液體中溶解，除非這種液體表面也充滿該氣體。

鹽離子濃度是影響納米氣泡穩定性的負面因素。納米氣泡穩定性也會受溶液酸堿度等性質的影響，溶液堿性越強，氣泡體積越大。氣泡與溶液之間氣體雙向擴散、速率下降也是一種關鍵因素，這也類似于當前比較熱門的界面水效應的概念，納米氣泡大概算是一種最安全的界面水溶液制備方法。中國科學院上海高等研究院張立娟等曾經用同步輻射軟X射線對納米氣泡表面這種水結構進行了研究，證明納米氣泡殼是一種非常特殊的水結構。


五、納米氣泡檢測方法

盡管納米氣泡非常穩定，但是氣泡大小分布、氣泡數量和平均大小都會隨著時間發生改變。界面納米氣泡檢測常用原子力顯微鏡。體相納米氣泡常用光散射、冷凍電子顯微鏡和共振質量測量，共振質量測量是簡單方便的區分固體顆粒的技術。納米氣泡溶液的特點會受到納米氣泡等效直徑、數量和大小分布的影響。不同方法可能會有不同的測定結果。

納米氣泡受到布朗運動的影響大，表面有硬殼，其行為接近固體納米顆粒，因此，納米氣泡可以用動態光散射方法進行測量，動態光散射是利用通過樣品的反射波波形改變進行分析。波形受顆粒布朗運動影響，大氣泡產生的散射作用強，但波動比較慢。用斯托克斯一愛因斯坦公式計算擴散常數確定顆粒半徑。這種方法最多能測量每毫升10億個納米氣泡。分析總體信號可以獲得氣泡數量和大小分布，但不能獲得每個氣泡的運動情況。納米氣泡運動需要用納米顆粒跟蹤分析方法。

納米顆粒跟蹤分析如NanoSight是相對分析方法，這種方法利用光散射跟蹤小體積(80皮升)中的每個氣泡，能確定特定時間納米氣泡在x或y軸上的運動。顆粒運動速度取決于顆粒大小，體積越大，速度越小。相對于動態光散射每毫升至少109個納米氣泡，納米顆粒跟蹤分析能分析更低濃度的納米氣泡，可達到每毫升至少105個納米氣泡。

共振質量測量是對流過一個共振跳板的納米氣泡進行的測量，這是一種比較新的技術，能清楚區分固體和氣體納米顆粒。1微升納米氣泡溶液每分鐘通過共振器約12納升，理想狀況是每秒通過一個納米氣泡，改變有效質量并被轉換為共振頻率。

庫爾特氏計數器是病毒和細菌等微生物的計數裝置，主要由兩個小室組成，中間以不導電的薄隔板隔開，隔板帶有大小與待計數的顆粒類似的單一小孔，每個小室都有電極。當納米氣泡等顆粒進入微管時，因為管內液體被氣泡代替，電阻發生改變，其變化與顆粒體積有關，利用這個特征可對通過微管的納米氣泡進行計數和體積計算。

直徑超過500納米的大納米氣泡能用高分辨光學顯微鏡進行圖像分析，觀察時需要用亞甲藍進行染色。也有利用氣泡內氣體成分的性質進行檢測的方法，例如用紅外線探測二氧化碳納米氣泡。

電動電位也經常作為納米氣泡探測指標，研究顯示，較大的電動電位是納米氣泡穩定性的原因，但是這種電位不能提供氣泡數量和體積的信息。電動電位高峰是氣泡直徑在10~30微米時，分散粒子因表面帶有電荷而吸引周圍的離子，這些離子在兩相界面呈擴散狀態分布而形成擴散雙電層。測量電動電位的方法主要有電泳法、電滲法、流動電位法和超聲法，其中電泳法應用最廣。測量納米氣泡電動電位可使用電動電位分析儀。
