液氫是氫的液體狀態，凡是需要?dú)涞膱龊先绾教臁⒑娇?、運輸、電子、冶金、化工、食品、玻璃，甚至民用燃料部門都可以用液氫。
在氫醫學方面，醫用液氫可以為大型場所的富氫水機，富氫水杯、吸氫裝置提供氫氣。
據文獻[6]報道，北美對液氫的需求和生產最大，占全球液氫產品總量的84%。在美國，33.5%的液氫用于石油工業，18.6%用于航空航天，僅0.1%用于燃料電池。
我國液氫目前的應用領域是航天。
由于液氫特別高的儲氫密度，1m3液氫相當800m3氣氫，所以它特別適合用于氫的輸運。預計隨著氫能汽車的興起，對氫氣需求會劇增，那時，液氫地位就會進一步提高。
同濟大學汽車學院氫能技術研究所馬建新等為2010年上海世博會準備氫氣運輸方案時，對氫氣通過長管拖車、槽車及管道運輸?shù)倪\(yùn)輸成本、能源消耗及安全性進行深入硏究。針對不同數量加氫站，運輸距離，通過建立加氫站氫氣運輸成本模型進行運輸成本分析，計算結果表明，上海大規模氫氣運輸?shù)拈L管拖車運輸成本為2.3元/kg,液氫運輸成本為0.4元/kg，管道運輸成本為6元/kg?？梢娨簹溥\(yùn)輸成本只是氣氫運輸成本的1/6。事實上液氫運輸也大大減輕了城市的運輸壓力，減少了溫室氣體的排放。
液氫的生產
在談液氫生產之前，應該指出氫氣的液化和其他氣體液化最大的區別就是氫分子存在著正、仲兩種狀態。制得的液氫會自發進行正、仲平衡并放出大量熱量。所以，有必要介紹正氫和仲氫。
正氫與仲氫
氫氣是雙原子分子。根據兩個原子核繞軸自旋的相對方向，氫分子可分為正氫和仲氫。正氫(o-H2)的兩個原子核自旋方向相同[圖19-3(a)]，仲氫(ρ-H2)的兩個原子核自旋方向相反[圖19-3(b)]。氫氣中正、仲態的平衡組成隨溫度而變，在不同溫度下處于正、仲平衡組成狀態的氫稱為平衡氫(e-H2)。
圖19-3正氫和仲氫的原子示意圖
高溫時，正、仲態的平衡組成不變；低于常溫時，正、仲態的平衡組成將隨溫度而變。常溫時，含75%正氫和25%仲氫的平衡氫，稱為正常氫或標準氫。不同溫度時，正常氫中正、仲氫的比例不同，見表19-5?？梢娫谝簹錉顟B(tài)，其仲氫含量高達998%，而在27℃時，仲氫只有25.07%，期間，大部分仲氫回變?yōu)檎龤洹?/p>
表19-5不同溫度下平衡氫中仲氫的合量
在氫的液化過程中，必須進行正-仲催化轉化，否則生產出的液會自發地發生正、仲態轉化，最終達到相應溫度下的平衡氫。注意正仲氫轉化是一放熱反應，自發地發生正-仲態轉化，會放出大量熱導致液氫沸騰、失控。因?yàn)橹挥袣錃獠庞姓?、仲態，所以氫氣液化過程中，必須進行正仲氫催化轉化是與其他氣體，如空氣、氨氣、氧氣、氮?dú)?、氦氣液化的根本區別。正常氫轉化為平衡氫時的轉化熱與溫度有關。
由表19-6可見，在20.39K時，正仲氫轉化時放出的熱量為525kJ/kg，超過氫的氣化潛熱447kJ/kg。因此，即使將液態正常氫儲存在一個理想絕熱的容器中，液氫同樣會發生汽化；在開始的24h內，液氫大約要蒸發損失18%，100h后損失將超過40%，不過這種自發轉化的速率是很緩慢的，為了獲得標準沸點下的平衡氫，即仲氫含量為99.8%的液氫，在氫的液化過程中，必須進行數級正-仲氫催化轉化。

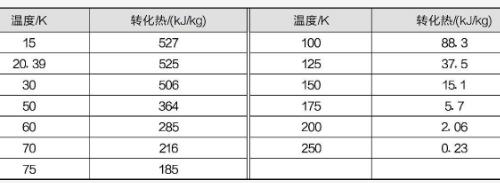

表19-6正常氫轉化為平衡氫時的轉化熱
當偏離平衡濃度時，正氫和仲氫之間會自發地相互轉化，但轉化速度很慢，需要增設催化劑來促進其轉化。常用過渡金屬催化劑。
液氫生產工藝
氫液化是由詹姆斯杜瓦( James Dewar)在1898年發明真空瓶，杜瓦瓶。然后才開始液氫生產。液氫主要有四種生產方法，分別介紹如下:
(1)節流液化循環(預冷型 Linde-Hampson系統)
1895年，德國林德( Linde)和英國漢普遜循環( Hampson)分別獨立提出，為工業上最早采用的循環，所以也叫林德或漢普遜循環該系統是先將氫氣用液氮預冷至轉換溫度(2046K)以下，然后通過J-T節流(JT節流就是焦耳-湯姆遜節流的縮寫)實現液化。
采用節流循環液化氫時，必須借助外部冷源，如液氫進行預冷氣氫經壓機壓縮后，經高溫?fù)Q熱器、液氮槽、主換熱器換熱降溫，節流后進入液氫槽，部分被液化的氫積存在液氫槽內，未液化的低壓氫氣返流復熱后回壓縮機。其生產工藝流程見圖19-4。

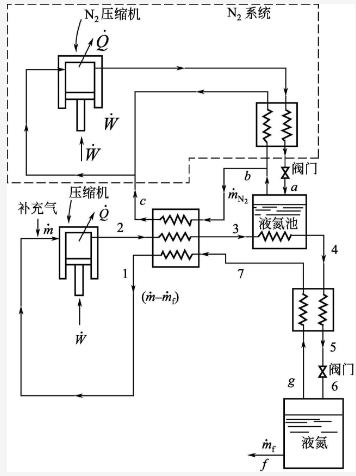

圖19-4節流液化循環工藝
(2)帶膨脹機液化循環(預冷型 Claude系統)
1902年由克勞特( G Claude)發明。通過氣流對膨脹機做功來實現液化，所以帶膨脹機的液化循環也叫克勞特液化循環。其中，般中高壓系統采用活塞式膨脹機(流量范圍廣，效率75%~85%)，低壓系統采用適平膨脹機(<4300kW/d，效率85%)。壓縮氣體通過膨脹機對外做功可比J-T節流獲得更多的冷量，因此液氮預冷型Claude系統的效率比L-H系統高50%~70%，熱力完善度為50%-75%，遠高于L-H系統。目前世界上運行的大型液化裝置都采用此種液化流程。其生產工藝流程見圖19-5。

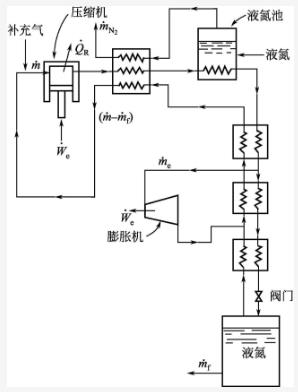

圖19-5帶膨脹機液化循環(預冷型 Claude系統)工藝
(3)氦制冷液化循環
該工藝包括氫液化和氦制冷循環兩部分。氦制冷循環為 Claude循環系統，這一過程中氦氣并不液化，但達到比液氫更低的溫度(20K)；在氫液化流程中，被壓縮的氫氣經液氮預冷后，在熱交換器內被冷氦氣冷凝為液體。此循環的壓縮機和膨脹機內的流體為惰性的氦氣，對防爆有利；且此法可全量液化供給的氫氣，并容易得到過冷液氫，能過減少后續工藝的閃蒸損失。
氦制冷循環是一個封閉循環，氣體氦經壓縮機，增壓到約1.3MPa；通過粗油分離器，將大部分油分離出去；氦氣在水冷熱交換器中被冷卻；氦中的微量殘油由殘油清除器和活性炭除油器徹底清除。干凈的壓縮氦氣進入冷箱內的第一熱交換器，在此被降溫至97K通過液氮冷卻的第二熱交換器、低溫吸附器和第三熱交換器，氦氣進一步降溫到52K。利用兩臺串聯工作的透平膨脹機獲得低溫冷量。從適平膨脹機出來的溫度為20K、壓力為0.13MPa的氦氣，通過處于氫浴內、包圍著最后一級正-仲氫轉化器的冷凝盤管。從冷凝盤管出來的回流氦，依次流過各熱交換器的低壓通道，冷卻高壓氦和原料氫。復溫后的氦氣被壓機吸入再壓縮，進行下一循環。
來自純化裝置、壓力大于1.1MPa的氫氣，通過熱交換器被冷卻到79K。以此溫度，通過兩個低溫純化器中的一個(一個工作的同時另一個再生)，氫中的微量雜質將被吸附。離開純化器以后，氫氣進入沉浸在液氮槽中的第一正-仲氫轉化器。轉化器中，氫進一步降溫并逐級進行正-仲氫轉化，最后獲得仲氫含量>95.%的液態氫產品。
離開該轉化器時，溫度約為79K，仲氫含量為48%左右。在其后的熱交換器和從氫液化單位能耗來看，以液氮預冷帶膨脹機的液化循環最低，節流循環最高，氦制冷氫液化循環居中。如以有液氮預冷帶膨脹機的循環作為比較基礎，節流循環單位能耗要髙50%，氦制冷氫液化循環高25%，所以，從熱力學觀點來說，帶膨脹機的循環效率最高因而在大型氫液化裝置上被廣泛采用。節流循環，雖然效率不高，但流程簡單，沒有在低溫下運轉的部件，運行可靠，所以在小型氫液化裝置中應用較多。氦制冷氫液化循環消除了處理高壓氫的危險，運轉安全可靠，但氦制冷系統設備復雜，制冷循環效率比有液氮預冷的循環低25%。故在氫液化當中應用不很多。其生產工藝流程見圖19-6。

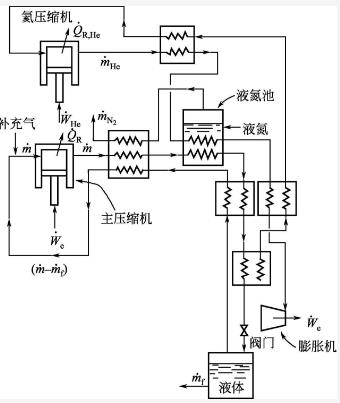

圖19-6氦制冷液化循環工藝
(4)液氫生產難度
從上面前3個工藝看，液氫生產都比較復雜，其共同之處在于
①制冷溫度低，制冷量大，單位能耗高。目前氫液化技術能耗為
15.2 kW.h/kg(2012)，高達液氫燃燒產熱量的30%~40%，效率普遍較低(20%~30%)。
②氫的正仲轉換使得液化氫氣所需的功遠大于甲烷、氮、氦等氣體，其中正-仲轉化熱占其理想液化功的16%左右。
③劇烈地比熱變化導致氫氣的聲速隨著溫度的增加而快速增大。當氫氣壓力為0.25MPa，溫度從30K變化到300K時，聲速從437m/s增加到1311m/s。這種高聲速使得氫膨脹機轉子承受高應力，使得膨脹機設計和制造難度很大。
④在液氫溫度下，除氦氣以外的其他氣體雜質均已固化(尤其是固氧)，有可能堵塞管路而引起爆炸。因此原料氫必須嚴格純化。這樣，人們考慮新的制冷方法，如磁制冷。
(5)磁制冷液化循環
磁制冷即利用磁熱效應制冷。磁熱效應是指磁制冷工質在等溫磁化時放出熱量，而絕熱去磁時溫度降低，從外界吸收熱量。效率可達卡諾循環的30%~60%，而氣體壓縮-膨脹制冷循環一般僅為5%-10%。同時，磁制冷無須低溫壓縮機，使用固體材料作為工質，結構簡單、體積小、重量輕、無噪聲、便于維修、無污染。磁制冷液化氫的制取目前還沒有商業化，將來應該很有前景。
